H485A 通用RS-232、TTL、RS-485三向轉換器
232-TTL-485三向轉換
5V供電
波士RS-232/TTL/RS-485轉換器（有源）
一、用途
波仕卡H485A型通用RS-232/TTL/RS-485 轉換器具有RS-232、TTL、RS-485的任意相互轉換的功能。
H485A實現了三通共3種轉換功能：
1、RS-232 與RS-485的轉換，
2、RS-232與TTL的轉換，
3、TTL與RS-485的轉換。
RS-485通信可將RS-232或者TTL通信距離延長至1.2Km 以上（9600bps）。
二、硬件安裝

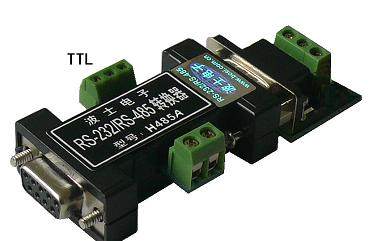

H485A外形為DB-9/DB-9轉接盒大小，側面有外接5V 電源的端子以及TTL 電平的接線DB-9 孔座一端直接插在 9芯RS-232 插座（針座）上，只用到 RXD-2、TXD-3、GND-5 ，DB-9針座配有可插拔的RS-485引腳的接線端子。
三、性能特點
本產品均無需任何軟件設置！只用到RXD（收）、TXD（發）、GND（地）信號，確保適應速率0—150Kbps。需外接5V供電（電壓4.5至5.5V，功耗小于50mA）,產品配套提供電。H485A 通用RS-232/TTL/RS-485轉換器 半雙工、TTL 通用
四、接線以及引腳分配
RS-232與TTL 相互轉換:
注意：
1、注意上下跳線（紅色）均為：靠近RS-232側短路
2、注意TTL 信號的流向
3、TTL信號必須接地線
RS-485與TTL相互轉換:
注意：
1、上下跳線（紅色）均為：靠近RS-485側短路
2、注意TTL 信號的流向
3、TTL信號必須接地線
RS-232與RS-485相互轉換:
注意：
1、上下跳線（紅色）均為：中間短路
2、RS-485信號必須接地線
RS-485引腳分配（同波仕485A、485TA）
RS-485的+A接對方的+A、—B接對方的—B、GND(地)接對方的GND(地)。一定要將GND（地）線接到對方的GND（地），確保通信雙方都已經良好共地。只有115.2Kbps以上才需要在A-B之間加終端電阻。
H485A的DB-9針引腳分配如下（配有接線端子）：
| DB-9針 | 1 | 2 | 3 |
| 定義 | A | B | GND |
