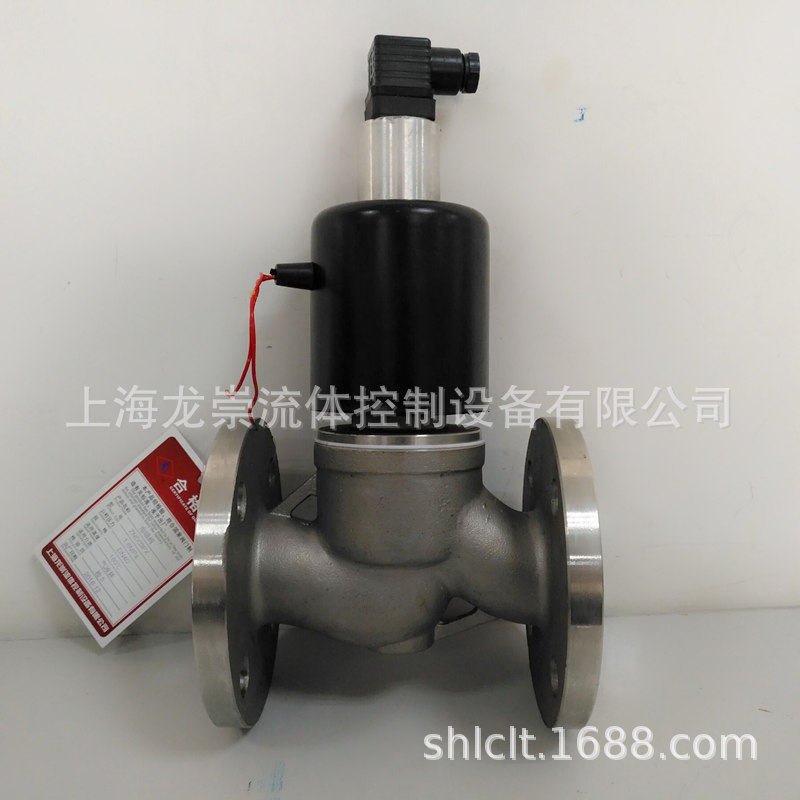

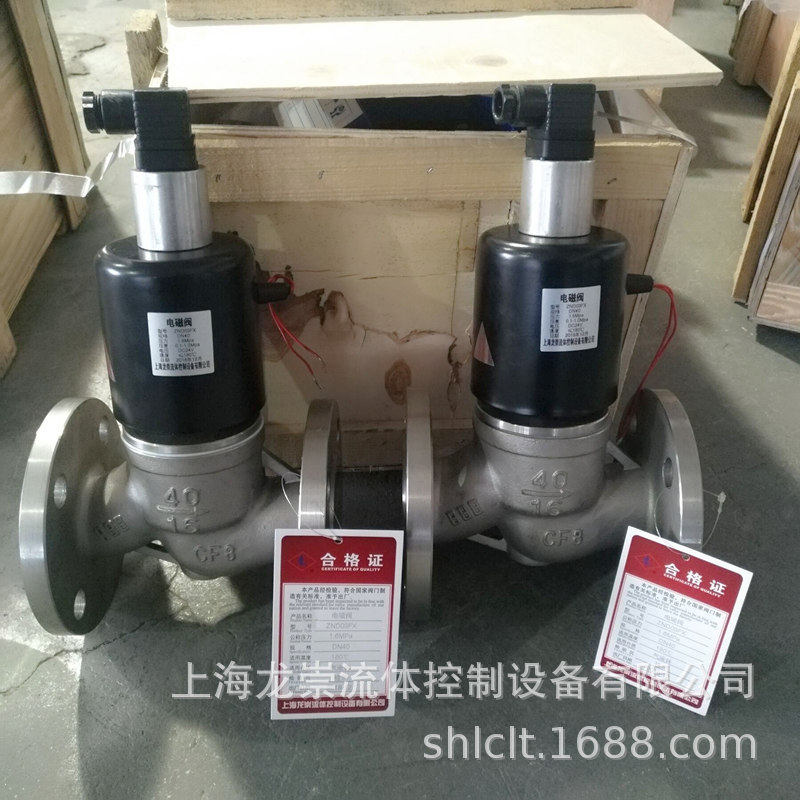

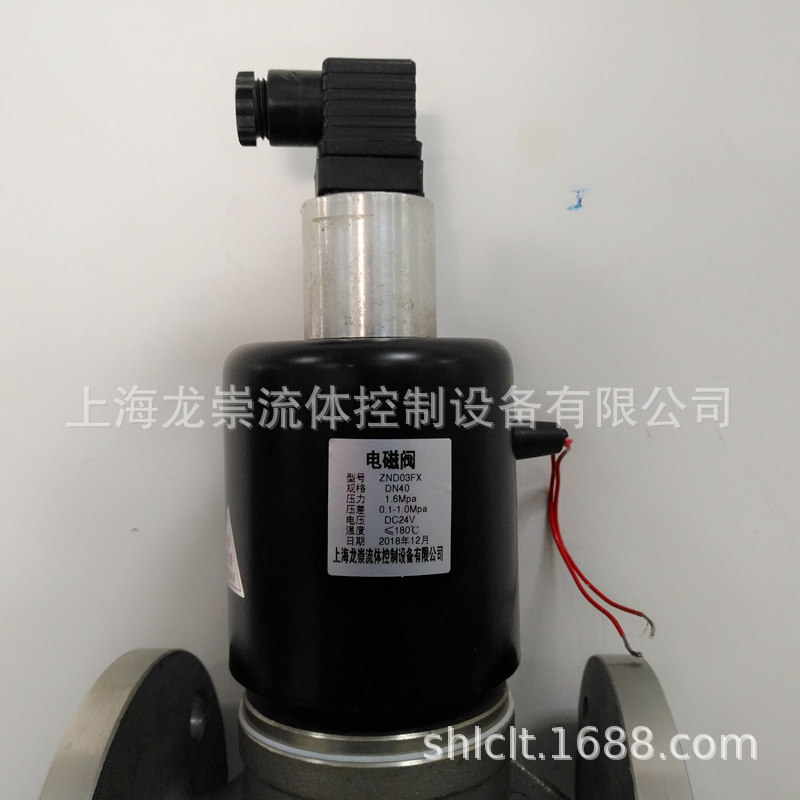

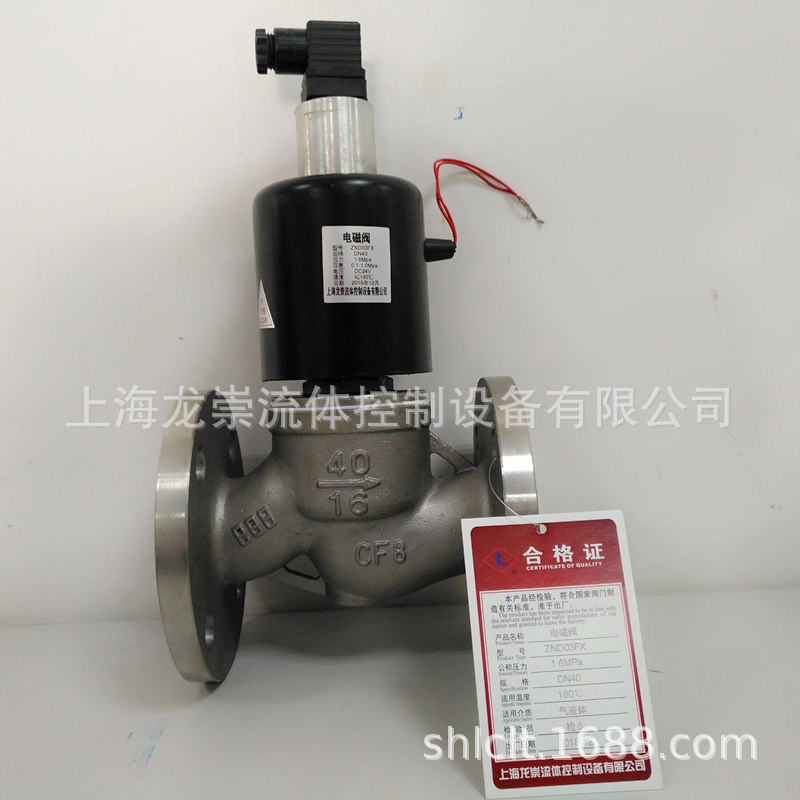

ZND03FX-16P信號電磁閥是工業過程自動化控制系統用的執行器。它在接受電控信號后能自動開啟或關閉，開啟或關閉會有信號反饋給系統，從而知道電磁閥是否已經開啟或關狀態，實現對管道中的流體介質的通斷或流量調節控制。
用途
ZND03FX-16P信號電磁閥是工業過程自動化控制系統用的執行器。它在接受電控信號后能自動開啟或關閉，開啟或關閉會有信號反饋給系統，從而知道電磁閥是否已經開啟或關狀態，實現對管道中的流體介質的通斷或流量調節控制。
可廣泛地應用于紡織、印刷、化工、塑料、橡膠、制藥、食品、建材、機械、電器、表面處理等生產和科研部門以及浴室、食堂、空調等人們日常生活設施中。ZBSF-Y系列電磁閥主要用于腐蝕性液體、超凈液體和食用液體介質等液體介質的控制。ZBSF電磁閥主要用于腐蝕氣體、超凈氣體等氣體介質 的控制。
ZND03FX-16P信號電磁閥結構特點
1.零壓力亦能打開主閥，低壓差流量大，適用范圍廣閥蓋采用螺紋連接，拆裝，維修方便
2.采用特種不銹鋼制作，適用于食用流體、超凈流體及腐蝕性介質
3.不同的使用介質,采用針對性的密封, 更加提高電磁閥合理性
4.液體、氣體、油品可混合使用，更加提高電磁閥的使用范圍。
5.特殊場合可持續長時間通電，采用耐高溫材料，介質流體溫度可達220℃。
6.閥芯密封磨損可自動補償，更加提高電磁閥的壽命和可靠性，經受二十年*市場考驗。
結構原理
ZND03FX信號反饋電磁閥為分步動作直接先導式電磁閥，根據斷電時所處開關狀態的不同，可分為常閉電磁閥和常開電磁閥。常閉電磁閥，線圈通電后銜鐵在電磁力作用下先帶動副閥開啟，主閥在所形成的介質壓差和電磁力的作用下而開啟。線圈斷電，銜鐵部件復位，主副閥利用介質壓力而緊密關閉。
常開電磁閥，線圈通電后，銜鐵在磁力作用下下移，推動副閥閥塞下移，直到和副閥座壓緊副閥關閉，由于主閥閥杯上下壓差趨于相等，主閥閥杯由磁力和自重壓緊密封面，閥門關閉。線圈斷電，磁力為零，銜鐵和副閥閥塞由彈簧作用上升，副閥打開，主閥閥杯內介質經副閥流走，壓力下降，主閥閥杯由上下壓差作用向上升起，主閥打開，閥門開啟。
ZND03FX信號反饋電磁閥技術參數
工作介質 | 腐蝕性氣體、超凈流體、食用流體 ZND03FX-1：氣體用 ZND03FX-1Y：液體用 ZND03FX-2：氣體用 ZND03FX-2Y：液體用 | |||||
介質溫度℃ | ZND03FX-1（1Y）：≤60℃ ZND03FX-2（2Y）：≤200℃ | |||||
公稱壓力（MPa） | 1.6 | |||||
工作壓差（MPa） | 0-1.6 | |||||
電源電壓 | AC220V DC24V 其余規格可作特殊訂貨 | |||||
使用壽命 | 按JB/T7352-94規定 | |||||
泄漏量（ml/min) | 按JB/T7352-94·F規定 | |||||
公稱通徑（mm) | 15 | 20 | 25 | 32 | 40 | 50 |
額定流量系數（KV） | 3.8 | 7.4 | 10.3 | 18.8 | 25.7 | 41 |
功耗(VA) | 40 | |||||
用途
ZND03FX信號反饋電磁閥是工業過程自動化控制系統用的執行器。它在接受電控信號后能自動開啟或關閉，開啟或關閉會有信號反饋給系統，從而知道電磁閥是否已經開啟或關狀態，實現對管道中的流體介質的通斷或流量調節控制。
可廣泛地應用于紡織、印刷、化工、塑料、橡膠、制藥、食品、建材、機械、電器、表面處理等生產和科研部門以及浴室、食堂、空調等人們日常生活設施中。ZBSF-Y系列電磁閥主要用于腐蝕性液體、超凈液體和食用液體介質等液體介質的控制。ZBSF電磁閥主要用于腐蝕氣體、超凈氣體等氣體介質 的控制。
ZND03FX信號反饋電磁閥結構特點
1.零壓力亦能打開主閥，低壓差流量大，適用范圍廣閥蓋采用螺紋連接，拆裝，維修方便
2.采用特種不銹鋼制作，適用于食用流體、超凈流體及腐蝕性介質
3.不同的使用介質,采用針對性的密封, 更加提高電磁閥合理性
4.液體、氣體、油品可混合使用，更加提高電磁閥的使用范圍。
5.特殊場合可持續長時間通電，采用耐高溫材料，介質流體溫度可達220℃。
6.閥芯密封磨損可自動補償，更加提高電磁閥的壽命和可靠性，經受二十年*市場考驗。
結構原理
ZND03FX信號反饋電磁閥為分步動作直接先導式電磁閥，根據斷電時所處開關狀態的不同，可分為常閉電磁閥和常開電磁閥。常閉電磁閥，線圈通電后銜鐵在電磁力作用下先帶動副閥開啟，主閥在所形成的介質壓差和電磁力的作用下而開啟。線圈斷電，銜鐵部件復位，主副閥利用介質壓力而緊密關閉。
常開電磁閥，線圈通電后，銜鐵在磁力作用下下移，推動副閥閥塞下移，直到和副閥座壓緊副閥關閉，由于主閥閥杯上下壓差趨于相等，主閥閥杯由磁力和自重壓緊密封面，閥門關閉。線圈斷電，磁力為零，銜鐵和副閥閥塞由彈簧作用上升，副閥打開，主閥閥杯內介質經副閥流走，壓力下降，主閥閥杯由上下壓差作用向上升起，主閥打開，閥門開啟。
ZND03FX信號反饋電磁閥技術參數
工作介質 | 腐蝕性氣體、超凈流體、食用流體 ZND03FX-1：氣體用 ZND03FX-1Y：液體用 ZND03FX-2：氣體用 ZND03FX-2Y：液體用 | |||||
介質溫度℃ | ZND03FX-1（1Y）：≤60℃ ZND03FX-2（2Y）：≤200℃ | |||||
公稱壓力（MPa） | 1.6 | |||||
工作壓差（MPa） | 0-1.6 | |||||
電源電壓 | AC220V DC24V 其余規格可作特殊訂貨 | |||||
使用壽命 | 按JB/T7352-94規定 | |||||
泄漏量（ml/min) | 按JB/T7352-94·F規定 | |||||
公稱通徑（mm) | 15 | 20 | 25 | 32 | 40 | 50 |
額定流量系數（KV） | 3.8 | 7.4 | 10.3 | 18.8 | 25.7 | 41 |
功耗(VA) | 40 | |||||
