車燈IC
惠新晨電子推出H5524是一款 PWM 工作模式,高效率、外圍簡單、內置功率管，適用于 12-80V 輸入的高精度降壓 LED 恒流驅動芯片。輸出zui大功率可1.5A。H5524可實現全亮/半亮功能切換，通過 MODE 切換：全亮/半亮/循環模式。
惠新晨電子推出H5524固定工作頻率160KHZ ，因此在應用中可以采用較小的電感，有效降低成本，同時內置抖頻電路，可以降低對其他設備的EMI 干擾。另外采用平均電流采樣模式，可以提高寬輸入電壓情況下的電流精度。
惠新晨電子推出H5524 帶有輸出短路保護功能，12V～80V 輸入條件下，短時短路不會損壞電源器件。
H5524集成高低亮2功能，因此只需外圍很少的元器件即可實現高低亮 強弱光 遠近光燈切換
4：電路圖
5.產品特點
寬輸入電壓范圍：12V～80V
可設定電流范圍：10mA～1500mA
固定工作頻率：160KHZ
內置抖頻電路，降低對其他設備的EMI干擾
平均電流模式采樣，恒流精度高
0-*占空比控制，無電流節點跳變
輸出短路保護，功能模式：全亮/半亮
ESOP8 封裝
備注：H5522支持0.8A輸出，SOT23-6封裝，內置MOS
H5524支持1.5A, ESOP-8內置MOS
H5526支持1.8A，ESOP-8內置MOS
H5528支持2.2A，ESOP-8內置MOS
H5521外置MOS管，SOT23-6外置MOS，支持5A輸出
H552系列全系列PIN對PIN兼容LN2556系列，只需換IC即可，無需改動器件，價格 恒流精度
應用領域：LED電動車燈、低壓球泡燈、摩托車燈、汽車燈、工作燈、長條燈等
6：規格：ESOP8

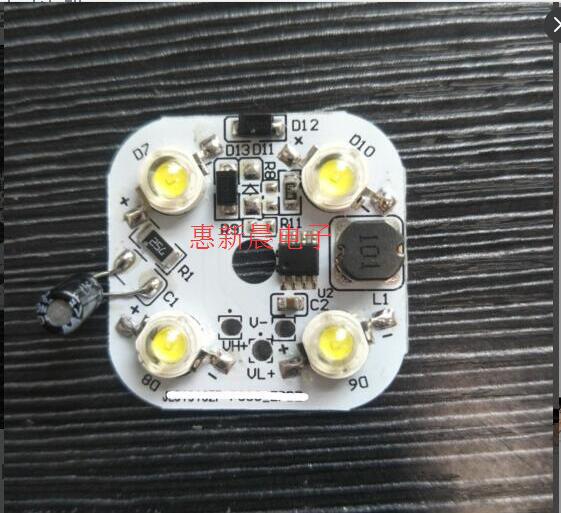

7、樣板實物：
樣板及方案資料申請：
深圳市惠新晨電子有限公司
周
免費提供DEMO測試及
