產品型號4061 DC-T
品 牌
廠商性質生產商
所 在 地蘇州市
聯系方式：黃奚查看聯系方式
更新時間：2019-12-16 15:50:58瀏覽次數：678次
聯系我時，請告知來自 智慧城市網德國SycoTec鉆銑磨雕刻高速自動換刀電主軸
德國進口SycoTec 4061-DC-T鉆銑磨雕刻高速自動換刀風冷電主軸，蘇州速科德德電機科技有限公司為客戶定制高速、高溫、高效、高壓、大扭矩以及流體媒質特種電機，可以提供整機或定轉子散件及各特種電機系統解決方案。
品牌：德國SycoTec 型號：4061 DC-T

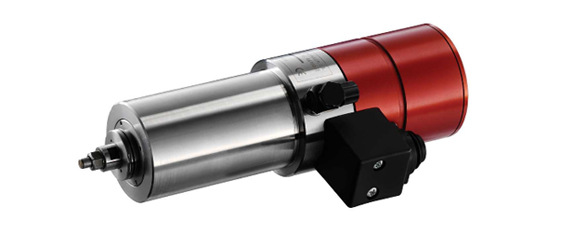

德國SycoTec鉆銑磨雕刻高速自動換刀電主軸
4061 DC-T高速主軸采用無刷同步高速電機(BLDC)，具有大功率，大扭矩，自動風冷等優點，可應用鉆, 銑, 磨，雕刻等機床加工中心
4061 DC-T自動換刀主軸技術參數：
料號 1002 5587 | Part No. 002 5587 | ||
|
| ||
應用 | 鉆, 銑, 磨, 雕刻機床（自動換刀） | Applications | Drilling, Milling, Grinding, Engraving |
外殼夾裝尺寸 | 60 mm | Clamping diameter | 60 mm |
馬達類型 | 無刷同步高速電機 | Motor system | Brushless DC motor (BLDC) |
轉速范圍 | 2,000 – 25,000 min-1 | Speed range | 2,000 - 25,000 rpm |
額定電壓 | 230 V | Voltage | 230 V |
電流 | zui大 12 A | Current | max. 12 A |
扭矩t | zui大 130 Ncm | Torque | max. 130 Ncm |
頻率 | 33 - 417 Hz | Frequency | 33 - 417 Hz |
功率 | zui大 2,800 W | Output power | max. 2,800 W |
重量 | 4.0 kg | Weight | 4.0 kg |
軸承 | 3 x 鋼球軸承, 油脂潤滑 | Bearing system | 3 x Steel, lifetime lubrication |
保護等級 | IP 54 | Protection category | IP 54 |
電機保護 | PTC - 100 °C | Motor protection | PTC - 100°C |
安裝位置 |
| Working position |
|
負載方向 | 軸向 + 徑向 | Load direction | axial + radial |
錐面跳動 | 通常 1 µm | Run-out (taper) | typ. 1 µm |
夾持范圍 | Ø 1.0 – 6.35 mm (包括 1/8 + 1/4") | Chuck clamping range | Ø 1.0 - 6.35 mm (incl. 1/8 + 1/4") |
換刀方式 | 壓縮氣 7 - 8 bar (管徑 Ø 內/外 4/6 mm) | Tool change | pneumatical 7 - 8 bar |
冷卻系統 | 外夾具冷卻 | Cooling system | Cooling via clamping bracket |
防水防塵措施 | 壓縮氣 0.5 – 0.8 bar (管徑 Ø 內/外 4/6 mm) | Protected against dirt | Sealing air 0.5 - 0.8 bar |
外殼材料 | 不銹鋼l | Housing material | Stainless steel |
*變頻器 | e@syDrive® 4438, TV 4538 | Inverter recommendation | e@syDrive® 4438, TV 4538 |
| 保留修改權 |
| Subject to change without notice |

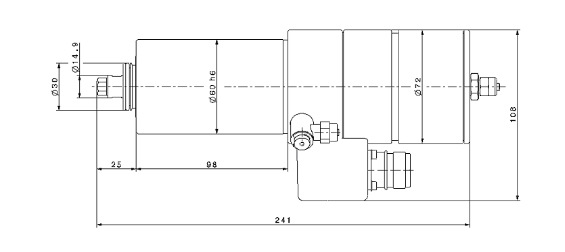

4061 DC-T自動換刀主軸尺寸
4061 DC-T自動換刀主軸轉速功率
德國SycoTec鉆銑磨雕刻高速自動換刀電主軸
蘇州速科德電機科技有限公司為客戶定制高速、高溫、高效、高壓、大扭矩以及流體媒質特種電機，可以提供整機或定轉子散件及各特種電機系統解決方案。
應用行業有航空航天、*、石油井下勘探、真空泵、渦輪壓縮、新能源、環保、電動汽車、工業電子、眼鏡、機器人等行業。我們?nèi)碇铝τ谔胤N電機的設計研發、生產制造、維修以及各特種電機的技術的相關咨詢，擁有強大的設計和的資源整合能力，給客戶提供完善的服務。
Sycotec(原KAVO)友情提醒：為確保主軸維修的質量及使用壽命延長，建議請選擇正規的電主軸維修渠道，速科德電機科技作為德國Sycotec(原KAVO)集團*亞太維修中心，我們的維修工程師都是由德國受過專業的技術培訓，在維修過程中的每一道拆解、檢測、維修工序都有嚴格的管理體系，確保了主軸（電機）的維修質量。所有電主軸電機配件均為德國*。
電主軸常見故障維修：
>主軸卡死，無法旋轉
>夾頭無法鎖緊導致掉刀、斷刀
>主軸溫度過高
>主軸堵轉，但是變頻器顯示有功率輸出
>主軸停轉，無法啟動
高速電主軸維修流程
當您的主軸抵達速科德后，速科德電機科技會安排熟練的維修工程師來接手，我們的工程師會在每個拆解單元進行記錄，并且用專業的測試設備對拆解下來的零部件進行精度測量，如遇精度測試不合格，我們會在維修表格上記錄更換零配件等的相關記錄，并且會分析主軸故障的原因
拆卸和評估
1.我們會對主軸電機的定子的阻值及接地進行測試
2.*的拆解主軸并且對拆解后的零配件清洗

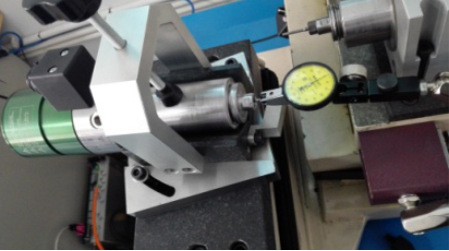

3.組件的測量：
a.對軸承的內徑進行測量
b.用外徑千分尺測量軸承外徑的精度
c.垂直測量軸承的內徑和外徑的同心度
d. 測試轉子的同心度
e.Straightness of shaft 軸的直線度
4.對主軸內部所有彈簧組件進行評估
5.對主軸夾頭進行檢測評估
6.主軸錐面表面檢查及同心度檢查
7.對主軸錐面進行測量檢查
8.軸承失效分析評估
9.檢測傳感器的功能
維修報價發給客戶
安裝
1.所有組件必須進行*清洗和腐蝕
2.安裝的組件必要的時候需要做打磨
3.定子必須清理干凈，如阻值不穩定需要更換新的定子
4.組件安裝時必須保持同心度和垂直度
5. 轉子的正確安裝及轉子的動平衡校正
6.安裝新的O型密封圈
7.軸承定距環必須正確安裝在軸承間
8.使用全新軸承進行安裝，軸承拆封后立即對主軸電機進行安裝，否則時間一長，軸承會被灰塵污染，導致軸承潤滑脂失效。
9.Tool retention set
10.錐面精度打磨調整
11.冷卻系統的氣壓檢測是否有漏氣現象
12.主軸電機外殼保持光面
13.主軸電機的整體動平衡校正

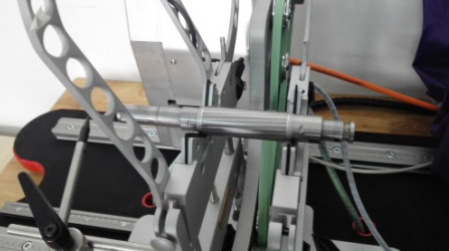

主軸測試
1.主軸放置在測試站時，需監測主軸的速度，功率，電流，溫度等相關參數的變化
2.主軸整體的振動加速度，位移，振動峰間的測量記錄
3.主軸測試的質量報告需與主軸一起發送給客戶
A.每個主軸都要執行這個過程
B.符合制造商的公差規格規定
C.ISO/ANSI G-0.4 質量等級評測
D.所有軸承必須符合ABEC4-9等級評測
