宏脈光交接箱驗收規范(初稿)V1

1.總則

1.1  本規范適用于本地傳輸網新建光交接箱工程，寬帶小區光交接箱驗收，也可參照?qǐng)?zhí)行。

1.2  本規范是參照YD 5137-2005《本地通信線路工程設計規范》、GB7424.1-GB7424.3《光纜總規范》等技術規定并結合東莞移動建設的實際情況進行編制。

1.3  工程所用的器材程式、規格、質量等均應符合國家及行業標準，工程施工中嚴禁使用未經鑒定合格的器材。

1.4  工程驗收必須嚴格執行本規范的規定，加強質量檢查工作。確保工程質量。

1.5  在執行本規范時如與國家相關規定有矛盾，應以國家相關規定為準。

3.3交接箱基礎磚砌體：砌體采用標號為100#的砂漿，磚砌體砂漿飽和度不底于80%，四周墻角、底邊、窗口需要抹八字，墻體寬度為24cm。

3.4基座砂漿抹面：批蕩在沒有特殊的情況下一般采用標號為100#的砂漿，內批蕩厚度達到1.5cm，外批蕩厚度達到2cm，抹墻體要嚴密、貼實、光滑、不空鼓、無飛刺、無斷裂。如井四周有泛水等特殊情況，要加大水泥標號和加厚外批或加防漏劑。

3.5基座預埋鐵：穿釘?shù)囊?guī)格、位置符合設計規定，在交接箱的基座四角上有預先鑄好的地腳螺絲（螺栓M12X30）用來固定交接箱。并在基座*預留一個長方洞（822mm×622mm）作光纜的出入口。

3.6交接箱與基座接觸處，應抹“八字灰”，以防進水。

4.宏脈光纜交接箱的安裝

4.1光纜及尾纖、跳纖、適配器在光交接箱內路由走向及固定方式應敷設設計要求并符合交接箱廠品說明書的要求。

4.2掛墻式光纜交接箱的安裝，應堅實、牢固，交接箱底部距地面符合設計要求。

4.3架空光纜交接箱應安裝在H桿的工作平臺上，工作平臺的底部距離地面應≥3m且不影響道路通行。

4.4落地式光交接箱的安裝位置、安裝高度、防潮措施等應符合設計要求。箱體安裝必須牢固、安全、可靠，箱體的垂直偏差應≤3mm。

5.宏脈光纜交接箱的接地要求

5.1光纜交接箱的遞向必須單設地線，敷設接地線應符合設計要求，其地線的接地電阻值如下：

6.宏脈光纜交接箱的密封性

通常，工程上采用松香加石蠟（1：1）混合密封的方法，也有使用玻璃膠、橡皮泥或合成密封材料的。如采用"非凝固型防火泥(SealingPutty)"能有效的防止火、灰塵、潮氣從人井內進入交接箱。

7.宏脈光纜交接箱的纖芯管理

從光纜交接箱內的纖芯類型有4種：非本光纜交接箱使用的纖芯——直熔光纖；光纜開剝點到熔接盤的光纜纖芯——成端光纖；配線層光纜的跳纖。這4類纖芯在光纜交接箱的走向、盤留、固定、保護等操作方便、合理。

纜成端在光交接箱的A面，配線光纜成端在B面。

主干光纜應成端在A面，首先成端光纜是上聯光纜，纖芯成端成端順序?yàn)榘从⑽淖帜?。上?lián)光纜成端完后再成端下聯光纜，纖芯成端成端順序?yàn)榘从⑽淖帜?。如：謝崗長城酒店GJ01光交接箱

配線光纜應成端在B面，按照實際使用情況芯數成端，但纖芯成端成端順序?yàn)榘从⑽淖帜浮?/p>

2.宏脈器材檢驗

2.1  工程所用器材必須符合YD-T 988-2007通信光纜交接箱 ，并有廠品質量驗收合格證，廠方提交的廠品測試記錄。

2.2  光纜交接箱檢驗應符合下列要求：

   1.光纜交接箱箱體密封條粘結應平整牢固，沒鎖開啟靈活可靠；箱體開啟角度≥120°；經涂覆的金屬構件其表面涂層附著力牢固，無起皮、掉漆等缺陷。

2.光纜交接箱高壓防護接地裝置與機架間的絕緣電阻≥2000M歐/500V(直流)，箱體間的耐壓≥300V（直流），1min應不擊穿、無飛狐現象。

3. 光纜交接箱高壓防護接地裝置，其地線的截面積≥6平方。室內光交接箱防護性能應達到GB4208標準中的IP53級要求，室外光纜交接箱防護性能應達到GB4208標準中的IP65級要求。

宏脈光交接箱設計原則及施工規范

光纜交接箱是用于光纖網絡中主干光纜與配線光纜節點處的接口設備，它用于室外光纜的連接、配線和調度，并通過光纖活動連接器和跳線將光纜和光纜中各纖芯進行靈活連接。

1.宏脈光交接箱覆蓋區域界限應符合下列要求：

• Ø  應按照自然地理?xiàng)l件，結合接入點密度與容量、原有管線資源的合理利用等因素綜合考慮，將就近的接入點劃在一個交接區里。
• Ø  交接區的邊界應以河流、湖泊、鐵道、公路干線、城市主要街道、公園、高壓走廊及其它妨礙線路穿行的大型障礙物為界，交接區的地理分界線力求整齊。
• Ø  交接區的劃分要以近期為主，兼顧遠期發展，服務面積不宜過大。

2.宏脈交接箱配線光纜的容量確定

光纜交接箱配線容量可以參照下面公式進行計算:

    光纜交接箱配線容量（芯）＝zui終光接入點數×2×有效接入點率；式中的有效接入點率取50%。

    因接入接入點的不確定性，光纜配線容量?jī)H作為計算交接箱容量的依據，而不作為工程設計和施工實際容量。光纜配線工程的設計按業務需求、分期分布實施。

3.宏脈交接箱主干光纜的容量確定

光纜主干的確定應根據光纜的配線容量按一定的比例進行配置,但考慮到主干接入的不確定性，主干容量選取時，應根據接入接入點的配線容量按一定比例計算，同時又要考慮主干不確定性因素，進行適度冗余。

    主干與配線的比例一般取K=1：1.2～1.5。

    主干不確定性因子L取1.2。

    主干光纜容量(芯)＝配線容量(芯)×K×L。

    考慮到主干光纜路由資源的充分利用，避免重復建設，主干光纜的布設可以一次到位。

4.宏脈交接箱的選定

     與市話電纜接接箱類似，光纜交接箱是一種為主干層光纜、配線層光纜提供光纜成端、跳接的交接設備。光纜引人光纜交接箱后，經固定、熔接、配纖后，使用跳纖將主干層光纜和配線層光纜連通。交接箱的使用期是同網絡使用期一樣，通常約20-25年。

    選擇高品質的室外箱體使其具有高強度、抗沖擊、耐腐蝕和具有保溫隔熱功效可減緩箱內外溫度劇烈變化，能有效防止箱體內由于氣候驟變而引起的水氣凝結。從而減少凝露現象的產生，并有效地保證箱體內光器件工作環境，同時配合選用耐環境變化的光器件和設計合理的盤纖、跳線路由，能大大減少由于環境變化而產生的光器件附加衰耗的增加和光纖微彎的產生。

    交接箱采用模快化設計，使運營商能夠隨著接入點的增加而方便擴容，延長了固定資產的投入。

    小型化、高密度、安裝靈活的特點，使交接箱可以減少室外占地面積和行人的注意，避免引起人為的破壞。

    ●箱體性能：

    光纜交接箱既然是一種室外設備，那么對它zui根本的要求就是能夠抵受劇變的氣候和惡劣的工作環境。它要具有防水氣凝結、防水和防塵、防蟲害和鼠害、抗沖擊損壞能力強的特點。

    ●容量：1.產品外形尺寸：1030*550*310,1450*750*320,1450*750*540

 2.zui大容量：72芯96芯144芯288芯360芯432芯576芯720芯864芯1152芯

    在實際設計和工程中，人們對光纜交接箱的容量問題似乎僅僅要求容量越大越好，但這樣可能帶來的后果是：箱體體積增大、設備價格增高。那么更合理的情況應該是怎樣的呢?從光纜交接箱的原理圖可以看出，光纜交接箱的容量實際上應包括主干光纜直通（或直熔）容量、主干光纜配線容量和分支光纜配線容量三部分。

    假設主干光纜為216芯帶狀光纜（12芯/帶），在該分支點下落3帶，則：主干光纜直熔區容量為18-3＝15帶，180芯；主干光纜配纖區容量為3+3＝6帶，72芯；分支光纜配纖區容量為主干光纜配纖容量的1.5-2倍，即108~144芯。

    實際上，我們經常所說的交接箱的容量應該指的是它的配纖容量，即主干光纜配纖容量與分支光纜配纖容量之和。針對這個例子，這個交接箱的容量應該為180~216芯。

    至于主干光纜的直通部分，實際工程中主要有兩種做法：一種是剪斷熔接；另一種是不剪斷（俗稱掏接）。對于前一種情況，需要在光纜交接箱中安裝的熔接盤（或熔接模塊/單元），對于后一種情況，可以通過的直通單元來容納直通光纜。

    ●進纜根數：

    人們?cè)趯?shí)踐中往往忽視進纜根數這個問題，而更關注交接箱的性能和容量。但是，由于光纜交接箱是*使用的設備，隨著電信運營的不斷發展，線路的不斷擴容，進箱的光纜會是逐年遞增的。沒有人希望看到這樣的現象：光纜交接箱的容量還有富余，但卻再也找不到進纜孔位和光纜固定位了。

   以上述城區為標準，若使用環型結構，主干層引入光纜為2條?？紤]日常維護、割接等要求，需有2條備用引入點，應能引入24條光纜。不過光纜交接箱的內凈空容量是有限的，不可能引入太多光纜?；窘鉀Q方法有兩個：一是在光纜網絡規劃時可以增加光纜交接箱數量解決光接入點密集問題；二是在引入光纜固定點用完前，布放一條大對數光纜用來割接幾條小對數光纜，騰出引入固定點?？傊话愎饫|交接箱接入的光纜應有16～20條。

    ●跳纖的管理：

   從光纜交接箱內的纖芯類型有4種：非本光纜交接箱使用的纖芯——直通光纖；光纜開剝點到熔接盤的光纜纖芯——使用光纖；熔接盤到適配器的尾纖和連接主干層光纜和配線層光纜的跳纖。如何合理安排這4類纖芯在光纜交接箱的走向、盤留、固定、保護，使施工、維護、更換等操作方便、合理，是判別光纜交接箱性能好壞的一個重要指標。如在使用光纖的管理方面，因主干層光纜多數使用帶狀光纜（含4、8、12纖芯帶），而配線層多數使用層續式單纖光纜，光纜交接箱的纖芯熔接、終端管理就要適應各類型纖芯的使用。又如在跳纖管理方面，假設在288芯光纜交接箱開通70個的系統后，箱內跳纖就140條，如何解決跳纖的相互纏繞、擠壓、打結，是十分頭疼的問題。建議光纜交接箱使用單走纖方式，便可避免上述問題。

  ●接地裝置
     因在光交接箱開通業務的均是業務大客戶或重要的接入點，在光纜使用安全方面特別要加強。光纜交接箱的接地裝置也是馬虎不得的。當一條配線光纜以架空或墻壁吊線形式布放時，就可能引雷進箱體。接地裝置對雷擊所產生的瞬間大電流若不能及時瀉流，就會在光纜固定點產生高溫發熱，甚至燒焦，從而影響正常的通信。這方面光纜交接箱生產廠家并沒有引起重視，一般只使用鍍鋅鐵線將各固定點串聯，經螺栓固定后直接引入地，這是不足夠的。在實際安裝時執行以下措施，一般的雷未傷害是可避免的。
     （1）焊接處應涂瀝青。
     （2）接地體連接線和卡箍要保證有可靠的電氣接觸。
     （3）接地體與電力線焊接（用銀化黃銅氣焊條氣焊）再引到地線排用螺絲連接。
     （4）水平接地體焊接處應四面焊接，搭接處應大于250mm。

5.主要特點

由箱體、底座、熔配一體單元架、熔配一體模塊、光纜固定接地保護裝置、繞線單元組件、走線槽組件等組成，其完善的結構設計使得光纜的固定、接地、熔接、尾纖的盤繞、固定、熔接、富余光纖的盤繞、連接、調度、分配、測試等操作都非常方便可靠。

光纜交接箱是熔配一體模式。

• Ø  采用SMC箱體，防護等級IP65，能抵受劇變的氣候和惡劣的工作環境；
• Ø  可實現光纜的直熔并具有富余光纖的盤貯功能；
• Ø  熔接盤可抽出至箱體外操作；
• Ø  適用于帶狀光纜和非帶狀光纜；
• Ø  卡接式安裝FC兩種適配器，操作簡便快捷；
• Ø  適配器與箱體正面成30°角，既保證的光纖的彎曲曲率半徑不小于40mm，又可避免光纖中的弧光灼傷眼睛；
• Ø  光纖的分配和調度均為全正面化操作；
• Ø  zui大容量：符合設計要求。

性能指標：

使用條件

• Ø  環境溫度：-5℃~+40℃
• Ø  貯運溫度：-25℃~+55℃
• Ø  相對濕度：≤85％（+30℃時）
• Ø  大氣壓力：70KPa~106KPa

光電性能

• Ø  連接器損耗（包括插入、互換、重復）≤0.5dB
• Ø  插入損耗：≤0.2dB
• Ø  互換性附加損耗：≤0.2dB
• Ø  重復性附加損耗：≤0.1dB（插拔1000次后）。
• Ø  回波損耗：FC/PC≥40dB  FC/UPC≥50dB  FC/APC≥60dB
• Ø  插拔耐久壽命大于1000次。
• Ø  機架高壓防護地與機架間絕緣電阻大于1000MΩ（500V/DC）。1.3.2.8機架高壓防護地與機架間通以直流電3000V歷時1分鐘不擊穿且無飛弧現象發生。

適用性能指標

• Ø  標稱工作波長：850nm、1310nm、1550nm。
• Ø  光纖活動連接器：符合GB/T12707-1991標準規定。
• Ø  光纖、光纜應符合GB/T11819-1989和GB/T7424-1987的規定。

密封性能

• Ø  防塵：優于GB4208/IP65級要求。
• Ø  防水：80KPa水壓，±60°沖擊箱體15分鐘，水珠不能進入箱內。

箱體承受負荷能力

• Ø  箱殼能承受不小于1000N的正向壓力。
• Ø  側表面能承受不小于500N的正向壓力。
• Ø  門鉸鏈能承受不小于300N的垂直于門的壓力。
• Ø  抗沖擊能力：在X、Y、Z三個軸向各施以速度峰值為300m/s,持續時間為6ms的沖擊力，無任何損壞和損傷。

中國移動通信1152芯落地式光纜交接箱中國移動通信1152芯落地式光纜交接箱

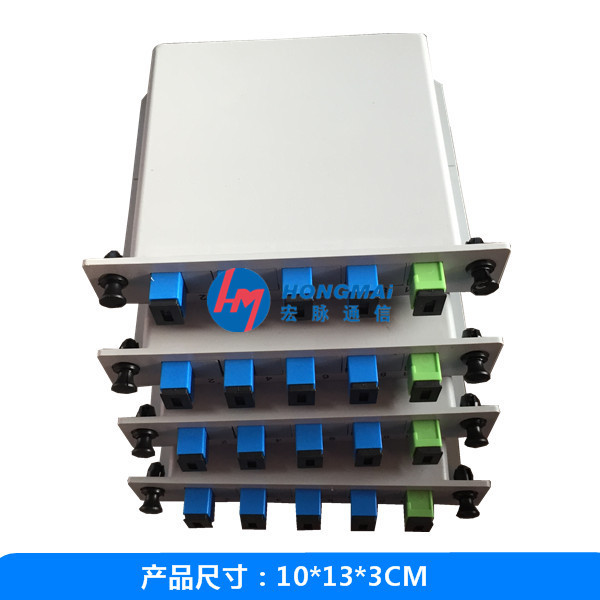

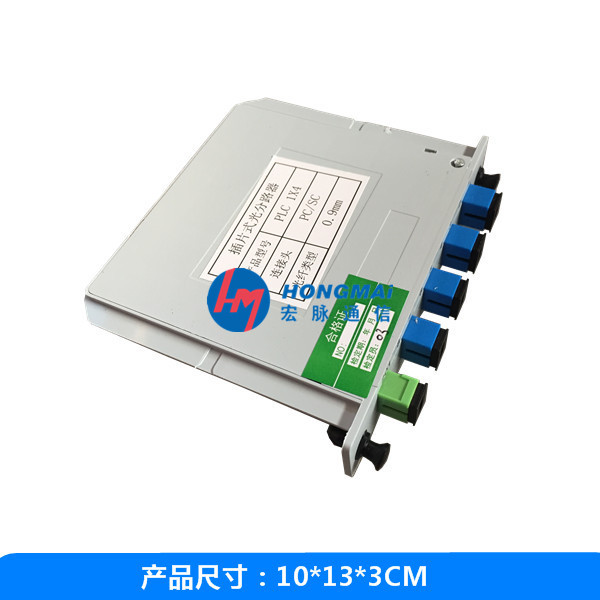

插片式1分4分光器SC方頭光分路器PLC光分器宏脈制造供應光分路器又稱分光器，是光纖鏈路中重要的無源器件之一，是具有多個輸入端和多個輸出端的光纖匯接器件。光分路器按分光原理可以分為熔融拉錐型和平面波導型(PLC型)兩種。

中文名光分路器原    理平面波導型類    型光纖鏈路中重要的無源器件特    點分光均勻目錄

1. 1 結構

2. 2 原理

3. 3 技術參數

1. ?? 損耗

2. ?? 分光比

3. ?? 隔離度

1. 4 封裝方法

 結構

編輯

光分路器按分光原理可以分為熔融拉錐型和平面波導型兩種，熔融拉錐法就是將兩根（或兩根以上）除去涂覆層的光纖以一

定的方法靠擾，在高溫加熱下熔融，同時向兩側拉伸，zui終在加熱區形成雙錐體形式的特殊波導結構，通過控制光纖扭轉的角度和拉伸的長度，可得到不同的分光比例。zui后把拉錐區用固化膠固化在石英基片上插入不銹銅管內，這就是光分路器。這種生產工藝因固化膠的熱膨脹系數與石英基片、不銹鋼管的不*，在環境溫度變化時熱脹冷縮的程度就不*，此種情況容易導致光分路器損壞，尤其把光分路放在野外的情況更甚，這也是光分路容易損壞得zui主要原因。對于更多路數的分路器生產可以用多個二分路器組成。

而PLC分路器采用半導體工藝（光刻、腐蝕、顯影等技術）制作。光波導陣列位于芯片的上表面，分路功能集成在芯片上，也就是在一只芯片上實現1、1等分路；然后，在芯片兩端分別耦合輸入端以及輸出端的多通道光纖陣列并進行封裝。

與熔融拉錐式分路器相比，PLC分路器的優點有：（1）損耗對光波長不敏感，可以滿足不同波長的傳輸需要。（2）分光均勻，可以將信號均勻分配給用戶。（3）結構緊湊，體積小，可以直接安裝在現有的各種交接箱內，不需留出很大的安裝空間。（4）單只器件分路通道很多，可以達到32路以上。（5）多路成本低，分路數越多，成本優勢越明顯。

同時，PLC分路器的主要缺點有：（1）器件制作工藝復雜，技術門檻較高，目前芯片被國外幾家公司壟斷，國內能夠大批量封裝生產的企業很少。（2）相對于熔融拉錐式分路器成本較高，特別在低通道分路器方面更處于劣勢。

原理

熔融拉錐型產品是將兩根或多根光纖進行側面熔接而成；平面波導型是微光學元件型產品，采用光刻技術，在介質或半導體基板上形成光波導，實現分支分配功能。這兩種型式的分光原理類似，它們通過改變光纖間的消逝場相互耦合（耦合度，耦合長度）以及改變光纖纖半徑來實現不同大小分支量，反之也可以將多路光信號合為一路信號叫做合成器。熔錐型光纖耦合器因制作方法簡單、價格便宜、容易與外部光纖連接成為一整體，而且可以耐孚機械振動和溫度變化等優點，目前成為市場的主流制造技術。

與同軸電纜傳輸系統一樣，光網絡系統也需要將光信號進行耦合、分支、分配，這就需要光分路器來實現。光分路器常用M×N來表示一個分路器有M個輸入端和N個輸出端。在光纖CATV系統中使用的光分路器一般都是1×2、1×3以及由它們組成的1×N光分路器。

用于PON網絡的光分路器按功率分配形成規格來看，光分路器可表示為M×N，也可表示為M：N。M表示輸入光纖路數，N表示輸出光纖路數。在FTTx系統中，M可為1或2，N可為2、4、8、16、32、64、128等。本標準統一用M×N表示。

 技術參數

編輯

 損耗

宏脈光分路器的插入損耗是指每一路輸出相對于輸入光損失的dB數，其數學表達式為：Ai=-10lg Pouti/Pin ，其中Ai是指第i個輸出口的插入損耗；Pouti是第i個輸出端口的光功率；Pin是輸入端的光功率值。

附加損耗定義為所有輸出端口的光功率總和相對于輸入光功率損失的DB數。值得一提的是，對于光纖耦合器，附加損耗是體現器件制造工藝質量的指標，反映的是器件制作過程的固有損耗，這個損耗越小越好，是制作質量?jī)?yōu)劣的考核指標。而插入損耗則僅表示各個輸出端口的輸出功率狀況，不僅有固有損耗的因素，更考慮了分光比的影響。因此不同的光纖耦合器之間，插入損耗的差異并不能反映器件制作質量的優劣。對于1*N單模標準型光分路器附加損耗如下表所示：

分路數 2 3 4 5 6 7 8 9 10 11 12 16

附加損耗DB 0.2 0.3 0.4 0.45 0.5 0.55 0.6 0.7 0.8 0.9 1.0 1.2

 分光比

宏脈分光比定義為光分路器各輸出端口的輸出功率比值，在系統應用中，分光比的確是根據實際系統光節點所需的光功率的多少，確定合適的分光比（平均分配的除外），光分路器的分光比與傳輸光的波長有關，例如一個光分路在傳輸1.31 微米的光時兩個輸出端的分光比為50：50；在傳輸1.5μm的光時，則變?yōu)?0：30（之所以出現這種情況，是因?yàn)楣夥致菲鞫加幸欢ǖ膸?，即分光比基本不變時所傳輸光信號的頻帶寬度）。所以在訂做光分路器時一定要注明波長。

隔離度

隔離度是指光分路器的某一光路對其他光路中的光信號的隔離能力。在以上各指標中，隔離度對于光分路器的意義更為重大，在實際系統應用中往往需要隔離度達到40dB以上的器件，否則將影響整個系統的性能。

另外光分路器的穩定性也是一個重要的指標，所謂穩定性是指在外界溫度變化，其它器件的工作狀態變化時，光分路器的分光比和其它性能指標都應基本保持不變，實際上光分路器的穩定性*取決于生產廠家的工藝水平，不同廠家的產品，質量懸殊相當大。在實際應用中，本人也確實碰到很多質量低劣的光分路器，不僅性能指標劣化快，而且損壞率相當高，作于光纖干線的重要器件，在選購時一定加以注意，不能光看價格，工藝水平低的光分路價格肯定低。

此外，均勻性、回波損耗、方向性、PDL都在光分路器的性能指標中占據非常重要的位置。

 封裝方法

編輯

宏脈光分路器設備封裝應經濟高效、堅固且結構緊湊，設備內部光纖應保證一定的盤纖半徑，保證盤繞的光纖不受損傷，所有器件應固定良好并可提供足夠的供管理、連接、安裝、維護、檢驗、測試用的空間。

本標準主要定義下列五種封裝結構的光分路器，以適應不同的安裝設施和安裝環境，不同封裝光分路器的外形、尺寸應符合附錄A要求。

光分路器封裝方式

名稱封裝方式 端口類型 適用范圍

盒式光分路器 盒式封裝 帶插頭尾纖型 桌面、托盤、光纜交接箱等

機架式光分路器 機架式封裝 適配器型 19英寸標準機架

微型光分路器 微型封裝 不帶插頭尾纖型

帶插頭尾纖型

光纜接頭盒、分光分纖盒等

托盤式光分路器 托盤式封裝 適配器型 光纖配線架或光纜交接箱等

插片式光分路器 插片式封裝 適配器型 光纖配線架、光纜交接箱、分光分纖

盒等，配合插箱使用

其他封裝形式的光分路器不做明確要求，可根據各地實際需要定制，所有性能指標參照

本標準執行。

適配器要求

光分路器的適配器應根據需要選擇SC、FC、LC等類型，為減小設備體積，節省安裝空

間，光分路器可采用LC適配器。技術條件應分別符合YD/T 1272.3-2005（SC型）、YD/T

1272.4-2007（FC-UPC型、FC-APC型）、YD/T 1272.1-2003（LC型）等標準的相關規定。

端面以UPC為主，APC端面適配器主要在承載模擬CAT號時采用。

6.3 引出尾纖要求

盒式光分路器的引出尾纖應采用Φ2mm光纜，微型光分路器的引出尾纖應采用Φ0.9mm

光纜或Φ0.25mm光纖。尾纖中的光纖應符合ITU-T G.657A標準。

不帶插頭的Φ0.25mm光纖型光分路器，輸出端應采用8芯一組的光纖帶，光纖帶技術條

件應符合YD/T 979-2009標準的相關規定，光纖帶色譜應按照YD/T 979-2009要求排列，具體

見表2。分光比大于8的光分路器需要采用多組光纖帶，應在每組光纖帶尾部貼上標簽，區分

每組光纖帶。

表2 光纖帶色譜要求

序號 1 2 3 4 5 6 7 8

色譜 藍 橙綠棕灰白紅黑

引出尾纖長度應可根據實際需求進行定制。

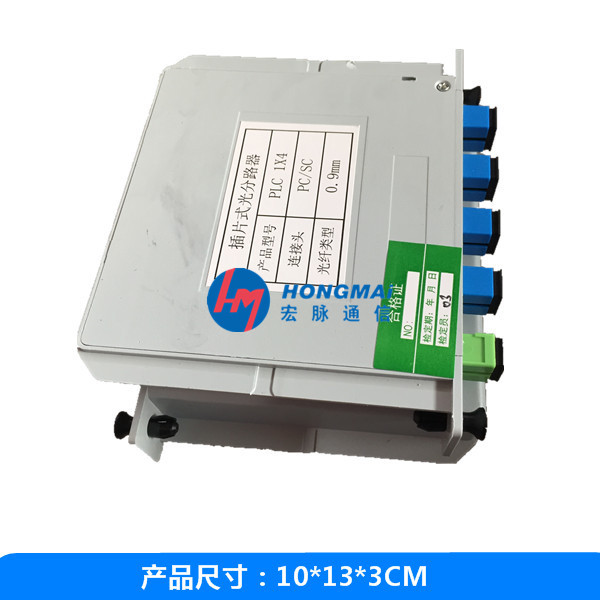

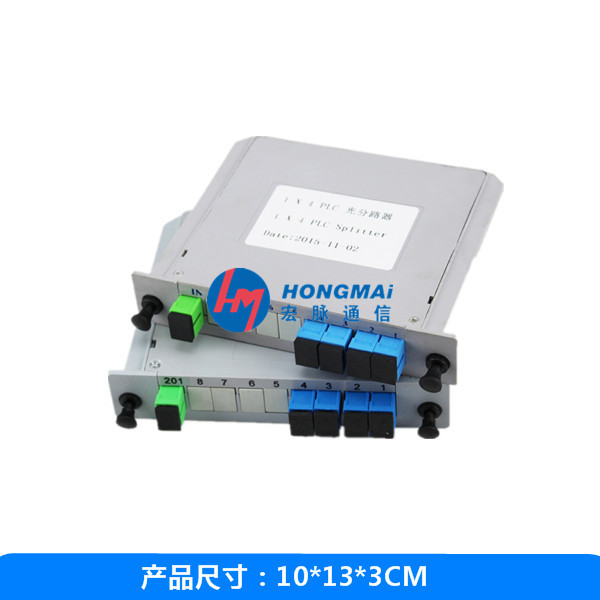

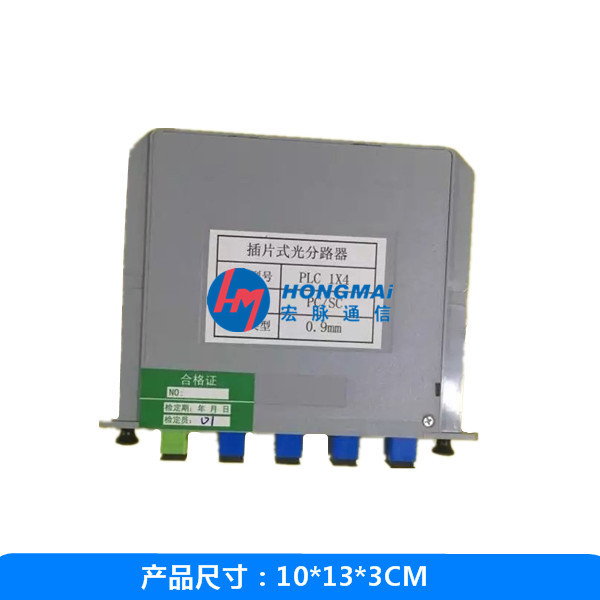

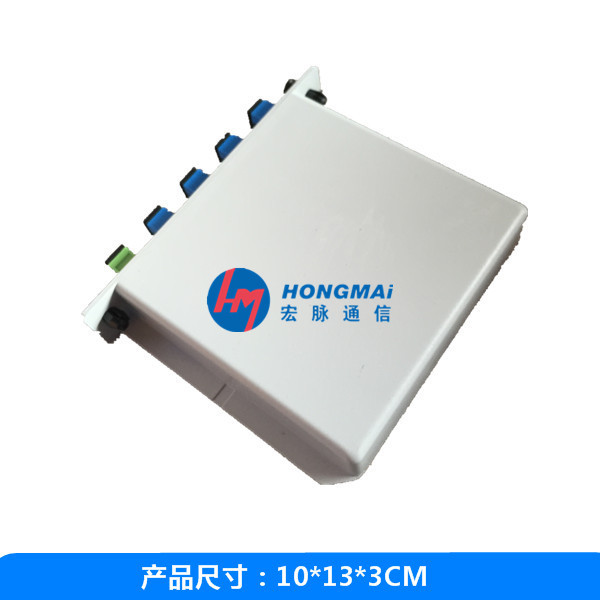

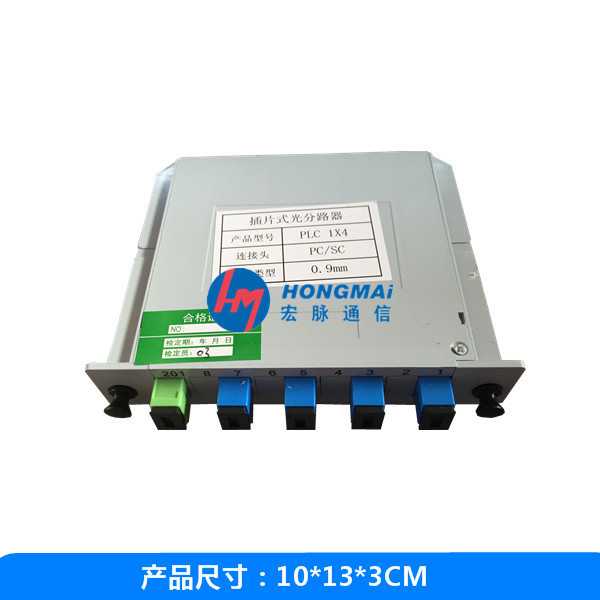

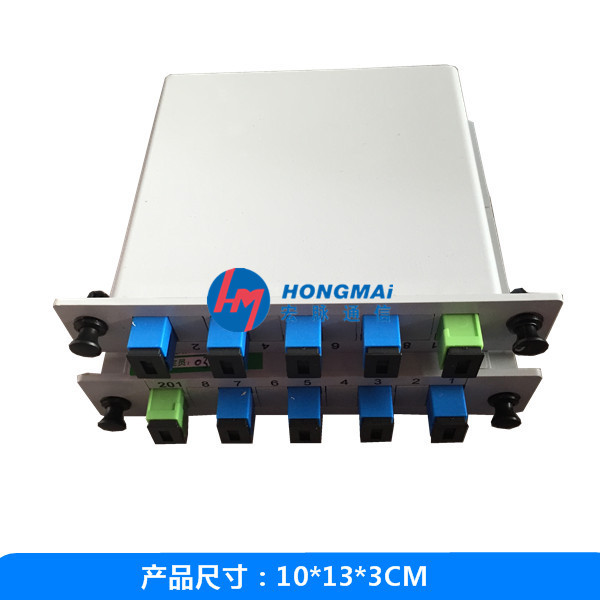

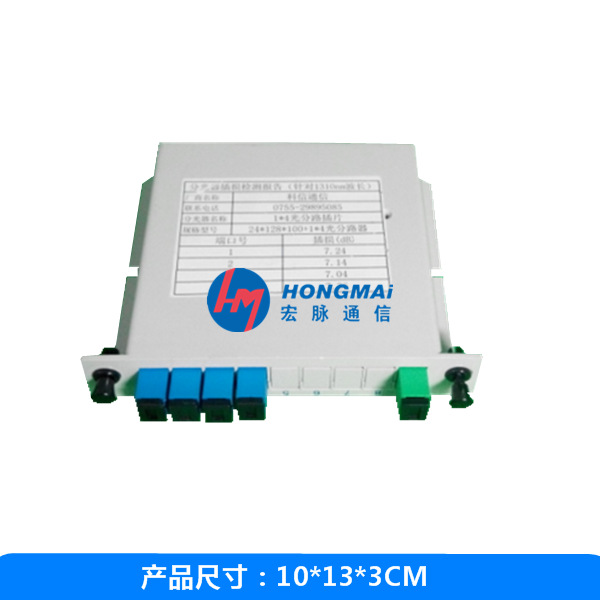

插片式分光器 編輯詞條 添加義項名

B 添加義項

?

平面波導型光分路器(PLCSplitter)是一種基于石英基板的集成波導光功率分配器件，具有體積小，工作波長范圍寬，可靠性高，分光均勻性好等特點，特別適用于無源光網絡(EPON，BPON，GPON等)中連接局端和終端設備并實現光信號的分路。

目錄

折疊編輯本段插片式分光器-簡介

目前有1×N及2×N兩種類型。1×N和2×N分路器將光信號均勻地從單個或雙個進口均分地輸入多個出口，或反向工作將多個光信號匯入單根或雙根光纖。

插片式分光器

折疊編輯本段插片式分光器-生產工藝

PLC分路器采用半導體工藝(光刻、腐蝕、顯影等技術)制作。光波導陣列位于芯片的上表面，分路功能集成在芯片上，也就是在一只芯片上實現1、1等分路;然后，在芯片兩端分別耦合輸入端以及輸出端的多通道光纖陣列并進行封裝。

折疊編輯本段插片式分光器-優點

(1)損耗對光波長不敏感，可以滿足不同波長的傳輸需要。(2)分光均勻，可以將信號均勻分配給用戶。(3)結構緊湊，體積小，可以直接安裝在現有的各種交接箱內，不需留出很大的安裝空間。(4)單只器件分路通道很多，可以達到32路以上。(5)多路成本低，分路數越多，成本優勢越明顯。

折疊插片式分光器-缺點

(1)器件制作工藝復雜，技術門檻較高，目前芯片被國外幾家公司壟斷，國內能夠大批量封裝生產的企業很少。(2)相對于熔融拉錐式分路器成本較高，特別在低通道分路器方面更處于劣勢。

折疊編輯本段插片式分光器-特點

1.工作波長寬2.插入損耗低3小偏振相關損耗低4.小型化設計

5.通道間*性良好6.高可靠性和穩定性

7.通過GR-1221-CORE可靠性測試

7.通過GR-12091-CORE可靠性測試

8.符合RoHS標準

9.可根據客戶需求提供不同種類的連接頭，安裝快捷，性能可靠，

折疊編輯本段插片式分光器-應用

機架式:安裝在19寸的OLT機柜內;在光纖分支入戶時，提供的安裝設備是標準數字機柜;當ODN需要放置于桌上時。

盒式:安裝在19寸標準機架內;在光纖分支入戶時，提供的安裝設備是光纜交接箱;在光纖分支入戶時，客戶的設備內安裝。

裸纖式:①安裝在各種類型的尾纖盒內。②安裝在各種類型的測試儀表內及WDM系統。

分支器型:①安裝在各種類型的光配器材內。②安裝在各種類型的光測試儀表內。

微型:①安裝在光纜接頭盒內。②安裝在模塊盒內。③安裝在配線箱內。

插片式:本設備是用于FTTX系統中需分光的用戶接入點，主要完成進入小區或大樓的光纜成端，具有光纖的固定、開剝、熔接、跳線、分路等功能，分光后以入戶光纜的形式進入終端用戶。

托盤式:適用于各類型的光纖分路器、波分復用器等集成安裝使用。

選用優質的光纖連接器、適配器，低插入損耗、高回波損耗;

折疊編輯本段插片式分光器-封裝尺寸

1×NSplitter

封裝規格及尺寸 單位 1×4 1×8 1×16 1×32 1×64

①基本裸帶封裝 長×寬×高 40×4×4 40×4×4 50×7×4 50×7×4 60×12×4

②小型盒式封裝 50×7×4 60×12×4 80×12×4 80×20×6 100×40×6

③模塊盒式封裝

100×80×10

00×80×10 100×80×10 140×114×18 140×114×18

2×NSplitter

封裝規格及尺寸 單位 2×4 2×8 2×16 2×32 2×64

①基本裸帶封裝 長×寬×高 50×4×4 50×4×4 60×7×4 60×7×4 60×12×4

②小型盒式封裝 60×7×4 80×12×4 80×12×4 80×20×6 100×40×6

③模塊盒式封裝 100×80×10 100×80×10 100×80×10 140×114×18 140×114×18

簡介

PLC平面波導型光分路器(PLC Splitter)是一種基于石英基板的集成波導光功率分配器件，與同軸電纜傳輸系統一樣，光網絡系統也需要將光信號進行耦合、分支、分配，這就需要光分路器來實現。是光纖鏈路中zui重要的無源器件之一，是具有多個輸入端和多個輸出端的光纖匯接器件，特別適用于無源光網絡(EPON，GPON，BPON等)中連接局端和終端設備并實現光信號的分路。

折疊編輯本段分類

裸纖式，微型(鋼管/模塊)型，ABS盒型，帶分支器型，托盤式，插片式，機架式……

折疊編輯本段應用

機架式:安裝在19寸的OLT機柜內;在光纖分支入戶時，提供的安裝設備是標準數字機柜;當ODN需要放置于桌上時。

ABS盒式:安裝在19寸標準機架內;在光纖分支入戶時，提供的安裝設備是光纜交接箱;在光纖分支入戶時，客戶的設備內安裝。

裸纖式: ① 安裝在各種類型的尾纖盒內。② 安裝在各種類型的測試儀表內及WDM系統。

分支器型:①安裝在各種類型的光配器材內。②安裝在各種類型的光測試儀表內。

微型:①安裝在光纜接頭盒內。②安裝在模塊盒內。③安裝在配線箱內。

插片式:本設備是用于FTTX系統中需分光的用戶接入點，主要完成進入小區或大樓的光纜成端，具有光纖的固定、開剝、熔接、跳線、分路等功能，分光后以入戶光纜的形式進入終端用戶。

托盤式:適用于各類型的光纖分路器、波分復用器等集成安裝使用。

選用優質的光纖連接器、適配器，低插入損耗、高回波損耗;

注 :單層托盤zui大可配置1分16適配器接口，雙層托盤zui大可配置1分32適配器接口。

折疊編輯本段優點與缺點

折疊優點

1)損耗對傳輸光波長不敏感，可以滿足不同波長的傳輸需要。

(2)分光均勻，可以將信號均勻分配給用戶。

(3)結構緊湊，體積小,可以直接安裝在現有的各種交接箱內，不需特殊設計留出很大的安裝空間。

(4)單只器件分路通道很多，可以達到32路以上。

(5)多路成本低，分路數越多，成本優勢越明顯。

折疊缺點

(1)器件制作工藝復雜，技術門檻較高，目前芯片被國外幾家公司壟斷，國內能夠大批量封裝生產的企業也只有很少幾家。

(2)相對于熔融拉錐式分路器成本較高，特別在低通道分路器方面更處于劣勢。

折疊編輯本段封裝方式

.

PLC光分路器的封裝是制造光分路器的難點.封裝技術直接影響到產品的性能.

微型封裝:一般為不銹鋼,光纖線為裸纖式.(見圖 封裝01)

ABS盒式封裝: 為ABS塑膠外殼,常規尺寸(MM)有100*80*10 120*80*18 140*115*18.(見封裝02)

還裸纖式封裝,托盤式,插片式,機架式等.

折疊編輯本段組成部分

內部由一個PLC光分路器芯片和兩端的光纖陣列耦合組成。芯片采用半導體工藝在石英基底上生長制作一層分光波導，芯片有一個輸入端和N個輸出端波導。然后在芯片兩端分別耦合輸入輸出光纖陣列。

外部由ABS盒子和方形鋼管，光纜及光纖連接頭。

折疊編輯本段技術指標

插入損耗。

光分路器的插入損耗是指每一路輸出相對于輸入光損失的dB數，其數學表達式為:Ai=-10lg Pouti/Pin ，其中Ai是指第i個輸出口的插入損耗;Pouti是第i個輸出端口的光功率;Pin是輸入端的光功率值。 附加損耗。

附加損耗定義為所有輸出端口的光功率總和相對于輸入光功率損失的DB數。值得一提的是，對于光纖耦合器，附加損耗是體現器件制造工藝質量的指標，反映的是器件制作過程的固有損耗，這個損耗越小越好，是制作質量?jī)?yōu)劣的考核指標。而插入損耗則僅表示各個輸出端口的輸出功率狀況，不僅有固有損耗的因素，更考慮了分光比的影響。因此不同的光纖耦合器之間，插入損耗的差異并不能反映器件制作質量的優劣。分光比。

分光比定義為光分路器各輸出端口的輸出功率比值，在系統應用中，分光比的確是根據實際系統光節點所需的光功率的多少，確定合適的分光比(平均分配的除外)，光分路器的分光比與傳輸光的波長有關，例如一個光分路在傳輸1.31 微米的光時兩個輸出端的分光比為50:50;在傳輸1.5μm的光時，則變?yōu)?0:30(之所以出現這種情況，是因?yàn)楣夥致菲鞫加幸欢ǖ膸?，即分光比基本不變時所傳輸光信號的頻帶寬度)。所以在訂做光分路器時一定要注明波長。

折疊編輯本段訂購須知
