襯氟蝶閥閥座與閥板由PTFE設計而成，采用雙段軸，上下分段技術，適用于強酸，強堿，腐蝕性介質的切斷或流量的調節.
技術參數
襯氟蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，閥門則牌全開狀態。
氣動襯氟調節蝶閥參數
閥 體
公稱通徑：DN50-DN600
閥體材質：304、316
連接方式：對夾式、法蘭式、凸耳對夾式
壓力等級：PN1.0MPa、PN1.6MPa
結構形式：中線結構
閥內組件
閥座密封：PTFE：-30℃～140℃
閥板材質：WCB、304、316襯PTFE
閥桿材質：不銹鋼410、304
適用介質：水、液體、氣體、油類、粉體、蒸汽、酸堿腐蝕性介質。
設計制造標準
設計制造：GB12238
連接標準：JB/T 79.1-1994
結構長度：GB/T12221-2005
壓力試驗：GB/T13927-2008
氣動執行器
雙作用： 通氣開、通氣關，氣源故障保持當前位置
單作用氣開式： 通氣開、斷氣關，氣源故障關閉
單作用氣關式： 通氣關、斷氣開，氣源故障打開
可選附件： 換向電磁閥、限位開關、空氣過濾減壓閥、電氣定位器、手輪機構、保位閥
電氣部分可以選防爆
尺寸圖
氣動襯氟調節蝶閥尺寸圖
DN | 英寸 | GB國標尺寸mm PN10/PN16 | ||||||||
L對夾 | L法蘭 | H | C | D1 | n-洀 | kg | P | A | ||
50 | 2 | 43 | 108 | 212 | 130 | 120 | 4-18 | 5 | 217 | 137 |
65 | 2 1/2 | 46 | 112 | 230 | 150 | 136.2 | 4-18 | 6 | 258 | 147 |
80 | 3 | 46 | 114 | 233 | 164 | 160 | 4-18/8-18 | 8 | 258 | 147 |
100 | 4 | 52 | 127 | 270 | 188 | 185 | 8-18 | 9 | 299 | 165 |
125 | 5 | 56 | 140 | 298 | 220 | 215 | 8-18 | 12 | 349 | 182 |
150 | 6 | 56 | 140 | 337 | 252 | 238 | 8-23 | 15 | 397 | 199 |
200 | 8 | 60 | 152 | 407 | 305 | 295 | 8-23/12-23 | 23 | 473 | 221 |
250 | 10 | 68 | 165 | 481 | 370 | 357 | 12-23/12-25 | 32 | 560 | 249 |
300 | 12 | 78 | 178 | 555 | 430 | 407 | 12-23/12-25 | 45 | 601 | 280 |
350 | 14 | 78 | 190 | 610 | 470 | 467 | 16-23/16-25 | 70 | 738 | 383 |
400 | 16 | 102 | 216 | 715 | 565 | 515 | 16-25/16-30 | 99 | 738 | 383 |
450 | 18 | 114 | 222 | 778 | 620 | 565 | 20-25/20-34 | 110 | 738 | 383 |
500 | 20 | 127 | 229 | 870 | 695 | 620 | 20-25/20-34 | 135 | 940 | 434 |

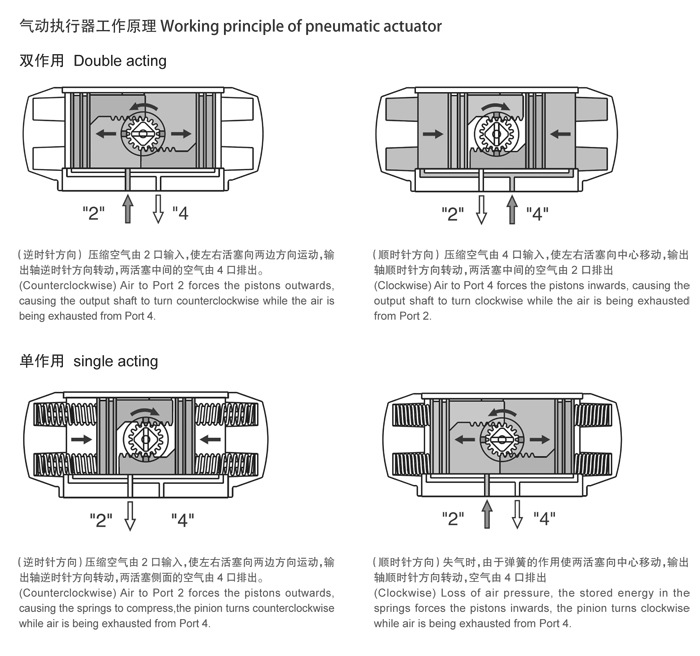

工作原理
