HT1101MT-16為綠色節能環保型新品，超低功耗電路并采用分組式網線輸出接口設計，人性化工程布線和管理 |
| | |
|
|
HT1101TM-16背面 | HT1101TM-16正面 |
| |
1分16口分播式VGA音頻雙絞線發送器 |
| |
產品概述 |
中長距離VGA音頻雙絞線傳輸器采用*的平衡均衡傳輸技術，解決由于視頻音頻傳輸線過長或地電位差環路電流等原因造成的顯示設備(如液晶顯示器、LCD/PDP/DLP平板電視、投影機)顯示顏色失真，圖象、文字發虛、重影或拖尾等現象。
HT1101T-16為傳統的工程型1分16口分播式VGA音頻雙絞線發送器，HT1101TM-16為1分16口迷你型分播式VGA音頻雙絞線發送器，體積約為工程型的1/3，采用超低功耗綠色環保設計，功率消耗僅為標準型的1/5，同時內置均流型環路過流過壓輸入輸出保護，因此無需對設備要求苛刻接地。二者皆采用標準的19"1U機箱和安裝孔，非常適于大型多媒體傳媒和信息發布應用的綜合布線工程安裝。
HT1101T-16和HT1101MT-16分播式VGA音頻雙絞線發送器內置350MHz帶寬視頻編碼平衡驅動、12dB視頻預加重提升、350MHz帶寬視頻環路輸出驅動、行場數字整形、立體聲音頻單聲道合成、60MHz / 0.2%THD+N音頻平衡驅動、浮地電位差抑制、靜電浪涌抑制、采用220V交流電源、雙絞線電源輸出(POE技術)、RS232-RS485轉換等廣播級電路。分辨率為XVGA-1024*768@60Hz 傳輸距離為10-350米，HT1101CT-16支持zui大分辨率為1920*1200@60Hz。
|
| |
產品型號 |
- HT1101TM-16 10-350米1分16口分播式VGA音頻雙絞線發送器
- HT1101CT-16 10-350米1分16口分播式VGA音頻雙絞線發送器
|
性能指標 |
- 視頻驅動帶寬：350MHz @ -3dB
- 視頻驅動增益：6dB @ 全帶寬
- 視頻輸出回損：小于 -39dB@ 10MHz
- VGA輸入接口：HD15針母頭 (HT1101TM-16)
- VGA輸入接口：HD15針公頭 (HT1101CT-16)
- VGA輸入信號：0-0.7Vp-p (75歐姆負載)
- VGA輸入阻抗：75 歐姆
- 雙絞線輸出信號：2-3.5Vp-p (直流+信號)
- VGA輸出接口：HD15針母頭 (本地監控) 1個 (HT1101TM-16)
- VGA輸出接口：HD15針母頭 (本地監控) 2個 (HT1101CT-16)
- VGA輸出信號：0-0.7Vp-p (75歐姆負載)
- VGA輸出阻抗：75 歐姆
- 雙絞線輸出口：RJ45母頭插座
- 雙絞線輸出阻抗：100歐姆
- 雙絞線輸出個數：16個
- 音頻輸入接口：3.5mm立體聲音頻插座
- 音頻輸出接口：3.5mm立體聲音頻插座 2個
- 音頻輸入信號：-2.5V 至+2.5V
- 音頻輸入阻抗：10k 歐姆
- 音頻輸出阻抗：600 歐姆
- 電源供電：90-220V +/-10% / 50-60Hz 交流
- 安裝尺寸：標準19“1U機箱
|
產品功能 |
- 采用廣播級帶寬平衡均衡傳輸方式，抗共模*力強
- 單根非屏蔽雙絞線實時點對點傳輸VGA圖像和音頻信號
- 使用CAT5/5E或CAT6以上規格非屏蔽網線，成本低、布線靈活
- 即插即用，無需任何操作系統限制，無需輸件安裝調試
- 無需TCP/IP設置，無需防火墻、無安全漏洞隱患
- 具有信號6-12dB增益或預加重補償，確保信號的高保真還原
- 電源LED指示、視頻和音頻輸入信號LED指示(可選)
- VGA+雙絞線傳電源(POE)和RS232-RS485轉換(可選)
- 行場信號數字整形電路，兼容筆記本電腦或非標準VGA－RGBH號
- 兼容HT1101RR一線制總線并聯式級聯VGA音頻中繼接收器
- 內置視頻輸出端靜電浪涌保護、熱插撥及地電位差抑制電路
- 內置均流型環路過流過壓輸入輸出保護，無需對設備要求苛刻接地 (HT1101TM-16)
- 采用90-220V優質高效率開關電源電路或低紋波型串聯型穩壓電路
- SMT制造工藝，鍍鋅板金屬絲印機殼，確保連繼工作時可靠散熱
- 標準19”1U機箱，利于高集成度綜合布線工程美觀布局
- 24X7X365 全天侯連續工作，性能穩定可靠
|
工程應用示意圖 |

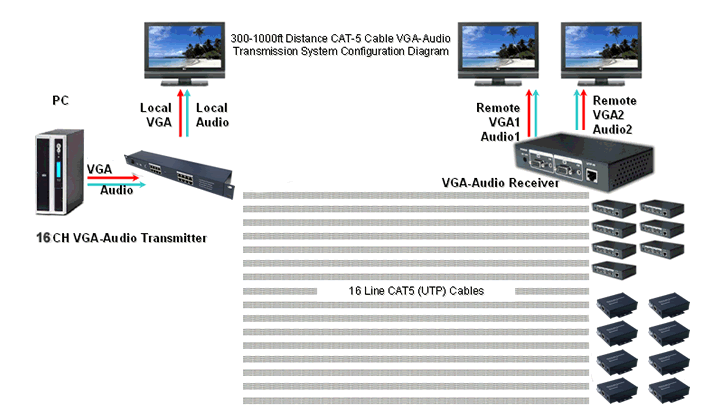

HT1101MT-16與HT1101CR-2/HT1101MR 300米點對點VGA音頻雙絞線傳輸示意圖
|
雙絞線連接方法 |
VGA音頻雙絞線傳輸器采用業界標準的EIA/TIA-568B接線方法，其接線次序分別為： 白橙／橙／白綠／藍／白藍／綠／白棕／棕
要求采用5類或超5類純銅非屏蔽雙絞線，接頭必須進行可靠錯位焊接避免接觸不良或雙絞線線對間短路。
網線選擇和工程注意事項：
A.必須采用8根銅質網線，通過電阻測量方法確認。通常305米(1000英尺)一箱超五類銅質網線每根實測應當在30－38歐姆之內，確保8根線中每根線電阻值盡量*。
B.必須嚴格按照VGA音頻雙絞線傳輸器要求的B類網線排序接法(EIA/TIA-568B)，確保VGA音頻雙絞線發送端和接收端的雙絞線壓接的水晶頭線對一一對應。
C.發送端與接收端的水晶頭壓線必須要牢固可靠，2個水晶頭收發端共2X8個壓接觸點，其中任何一個不可靠壓接就有可能會造成屏閃甚至沒有圖像顯示現象，建議采用正規廠家和全銅壓線端子水晶頭。
D.建議采用名廠的具有標準顯卡輸出的電腦主機或筆記本電腦做為VGA播放源，發送信號源與接收顯示設備建議可靠接地。
E.雙絞線傳輸線纜不得與附近強電電纜并行或共纜傳輸，以消除強干擾或浪涌對設備形成不穩定或有可能的設備損壞。
|
